大三下+客运站设计+金鑫+大连民族大学

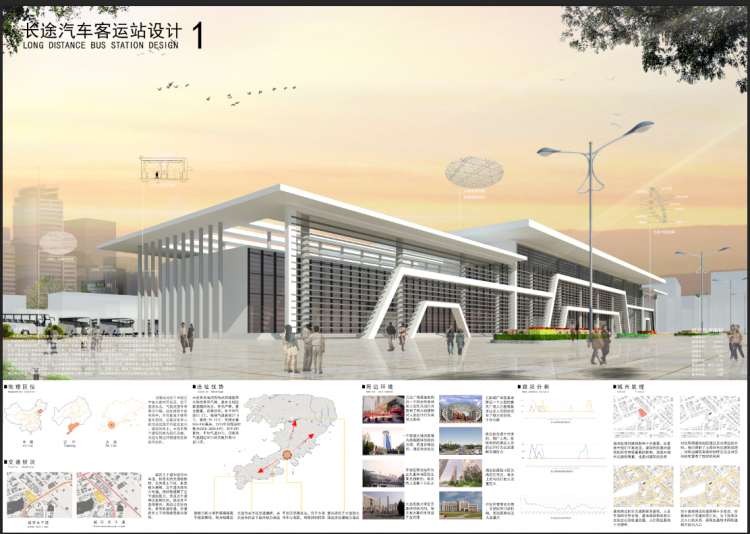

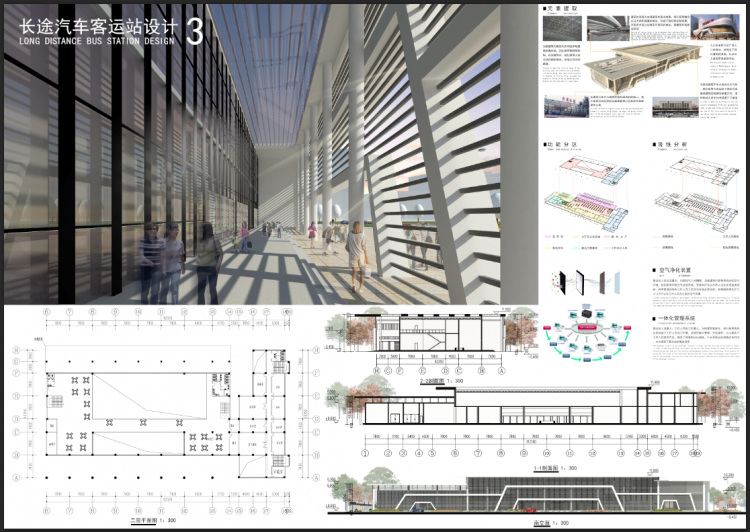

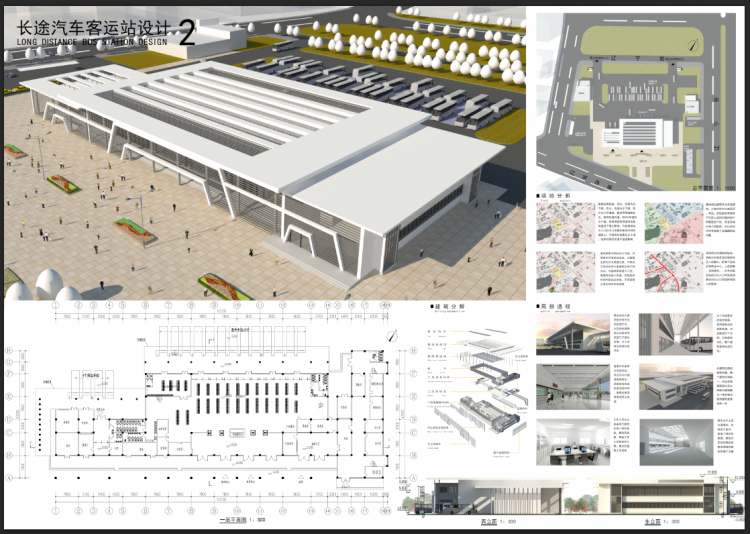

长途汽车客运站建筑设计

随着我国国民经济的发展，大连市公路交通客运量成倍增长，原有客运站的规模及运送旅客的能力已不能满足要求。现拟在该市开发区接近快轨站附近选址，新建一座长途汽车客运站。具体要求如下：

1. 规模

年平均日旅客发送量为3000人次，日发车量80辆，停车场驻车40辆，规模属城市三级站。

2. 基地

+ j6 g1 W) x7 O见附图

; ?9 ~! {: Q7 i3 r6 ~% C3. 建筑面积组成

4 R2 \4 C5 E( K0 j! J! X总计建筑面积4000平方米。3 m  O2 Q/ \# |. M" t2 B& H其中：

A. 客运营业部分（平方米）

+ V. T  g9 \% X2 j- L# ^3 H候车厅             800～1200

售票厅              120～200

5 Z" s' a& |2 v6 [售票室             50（共设售票窗口6～8个）

% D' B( o6 C! q' S票据库             9

6 V7 P# P! N+ ]' S+ w% J饮水、盥洗        50

医务室              20

* E* u0 D7 j) y" N行包库房          120

5 R- ^# P) J( T' n% W% u行包托运处        80

行包提取处        40

小件寄存处        50

% W3 y# y" E3 j. f; M) n& t问讯处             10

小卖部              100

$ o& s8 P7 e& E  C. b; q2 K旅客厕所          按旅客最大聚集量为600人计算卫生器具数量，

                       男女比例6:4。

出口处应设验票、补票室及供到站旅客使用的厕所等，面积自定。

其他          邮政、电话亭等自定

+ E0U# H0 E0 ]3 Y) f7 x  n2 z3 JB. 站内业务部分（平方米）

- a+ b  G$ Z0 _, |" a站务员室             50（3～4间）

值班站长室           20

调度室                 20

! o3 I9 j+ x$ N8 U0 F% O广播室                10

$ j9 V, c) n. Z7 Z; I+ p1 I司助休息室           40

公安值勤              15～20

财务室                 20

) @+ d+ U. v( t" y, ^# q' |统计室               20

) D! ?; a! q6 F会议室                100

工作人员盥厕         自定

外地司机驻站招待所   自定

1 [;r6 x0 B8 T, [C. 站台部分

5 B& g' ]. S- \3 R0 S5 X4V8 {发车站台：有效发车位数量   8～12

站内停车场应能停放40辆驻站车辆

  m9K, z" d4 F2 |" _! QD. 站前广场部分

6 G6 F& g9 B- U4 }5 v, s! k"Z站前广场应能集散大量人流和车流，要求有停放大小汽车20辆和自行车100辆的场地，面积由设计者自行安排。应考虑出租车停靠。

E. 附属建筑部分（只要求在总平面上表示即可）（平方米）

" B8 \" \8 C3 ]9 s:{0 V" q3 l1 I! |工作人员生活服务楼       1000

( `4 v3 @- O* O锅炉房                      80

% x  W0 Q) a" x洗车、修车                 5000

4. 参考书目

5 r0 |7 H3 w1 Y7 o3 u- e6 {   《建筑设计资料集》 第6册1、6 公路客运站、停车场库；

   《JGJT60-2012 交通客运站建筑设计规范》；

   《建筑设计防火规范》；

交通类建筑；

各类杂志。

7 T- {4 ?! b4 N. l! i5. 图纸要求

（1）外围交通特征分析

（2）总平面图             1：500

（3）各层平面          1：200（施工图深度）

+ _: y' c! e  A, ]（4）立面（3个以上）    1：200（施工图深度）

（5）剖面                  1：200（施工图深度）

/ a* N2 c+ `) U) i4 Z. E: {% o（6）表现图

（7）设计分析图           若干

（8）局部透视图           若干

( }+ ^1 m0 M( p- J8 A4 r4 `# V* K（9）设计说明（施工图深度）及技术经济指标
