[酒店] 321城市商务酒店设计

[复制链接]
shejicloud 发表于 2019-7-26 13:43:12 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题

到公众号领账号登录后全站免费下

您需要 登录 才可以下载或查看,没有账号?立即注册

x

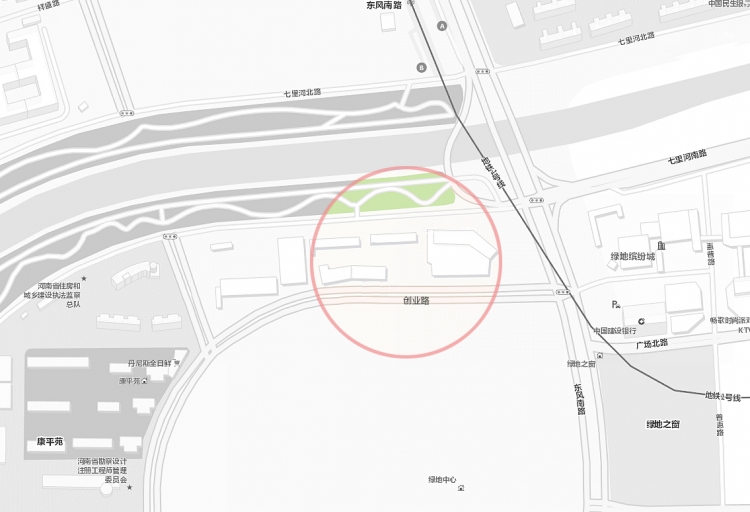

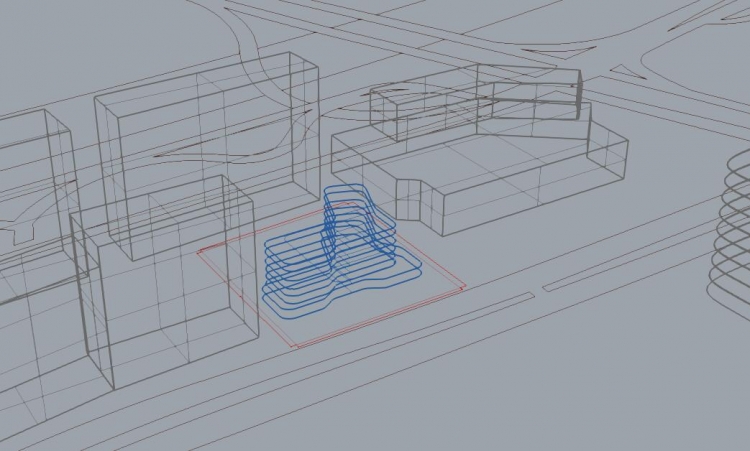

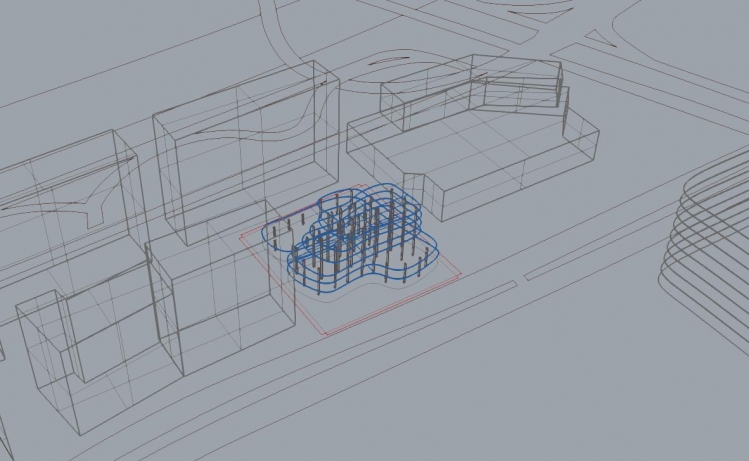

其实体块什么的也都是奇思妙想异想天开,最早的想法是这样的:

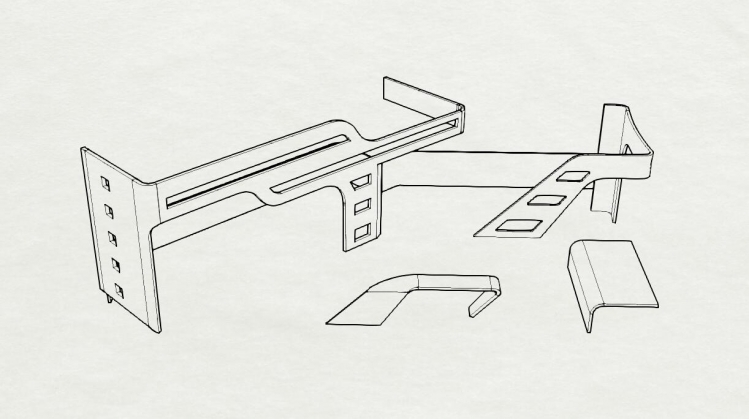

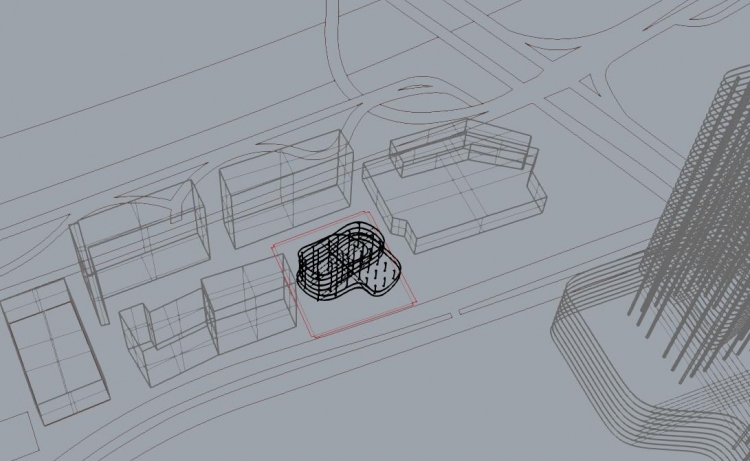

或者这样的

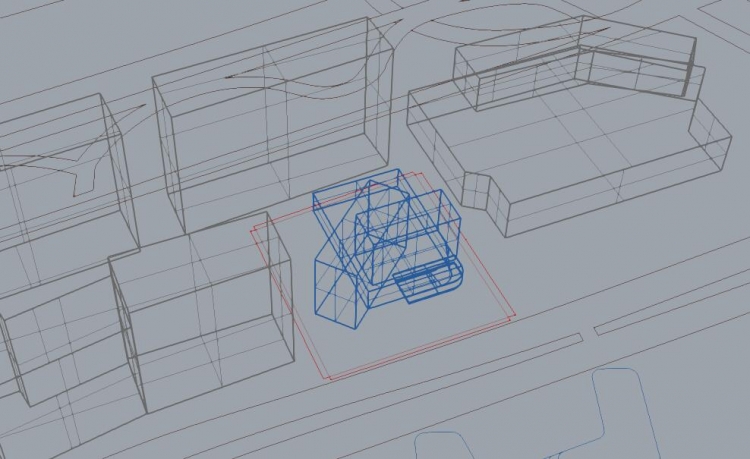

好吧其实没有决定,最终画了几个方块然后照这个走下去了


画完这个方块以后,我才发现,犀牛实在不适合前期推敲,犀牛建模是没的说,但是看起来实在太丑了还没有一点感觉,于是乎,切换su

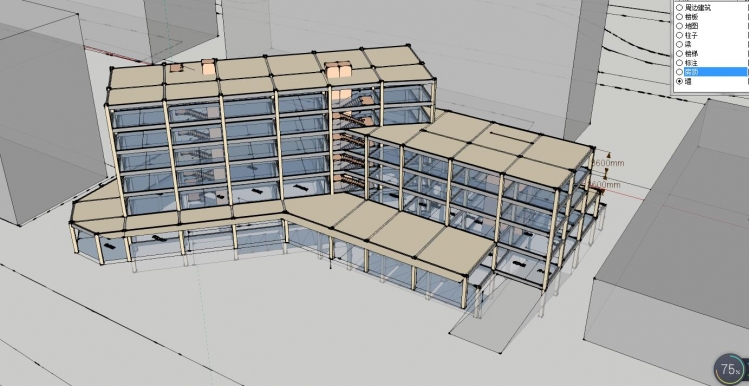

切换以后画方块柱子什么爽的不行,然后秒秒钟就按照体块把柱子和梁和楼板给做了


也正是因为用了犀牛,才发现原来su也有这个功能:”按照图层颜色显示“如下图,把”图层颜色“勾上。

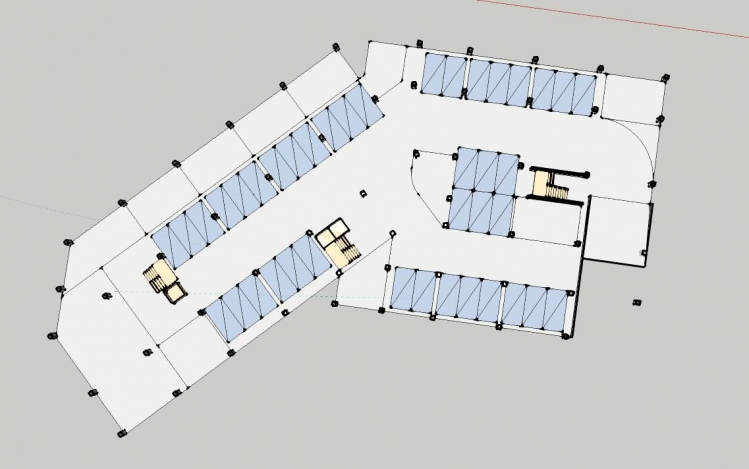

地下停车位的布置,老师说的没错,8米的柱间距刚好够三个小车位的宽度,于是改……

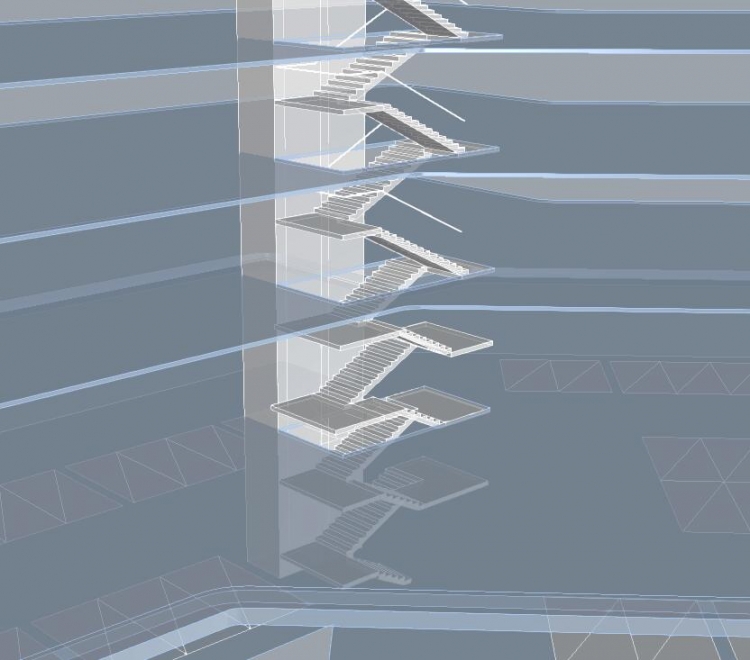

布置楼梯的时候又出现问题了,本来层高也没想太多,感觉一楼大厅嘛,4米5的层高应该也够了,刚好30个踏步,谁知道4米5的层高布置楼梯极其恶心,梯间的长度竟然能算到7、8米,简直是开玩笑,每次画双跑楼梯都没想那么多,楼梯怎么放都放不下,差点都放建筑外了,四跑楼梯?也不行,别问我为什么……
于是,一楼改成4.95米的层高


然后开始想立面了,原本参数化设计各种奇思幻想准备上,但是后来才发现,不是不想用,而是根本不,会,用,犀,牛
原本顺手的su的功能,例如阴影日照,佐罗刀什么的,贴图轴什么的,到犀牛里面我都跪了……
加上曲线曲面各种连接不上,切割不了,莫名其妙,本来建模没什么难的……
最后决定,稳着走,最简单的玻璃幕墙、实体墙结合
gh在真正用的过程中变成了一个整理模型的工具,根本不是我早先想象的全自动,Duang,全都出来了,绝大多数实际我在手工做,想要到我想象的地步还有好大一段路要走。
总之这次gh也就仅仅是做了个窗框,别的真没用上,或者说是做错以后的后悔药?重新bake一次?
其实gh本来可以做墙体的,室内的,但是我最后是用CAD加su做完最后又导回来了

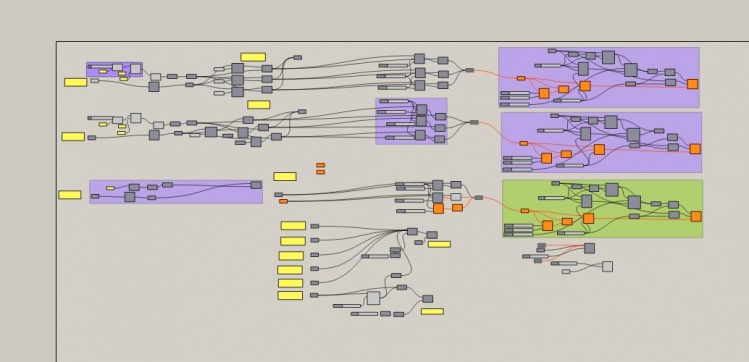

图示做的是窗户框


做出来这样


墙体做完这样


纯手工打造……做完才发现我用su也能做出来……都不知道为啥用犀牛,简直是给自己找麻烦
最后建模都差不多了该出图了我才发现一个重大问题

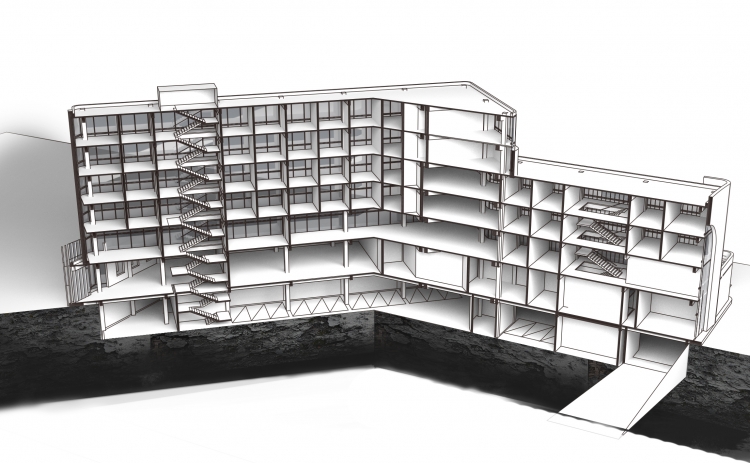

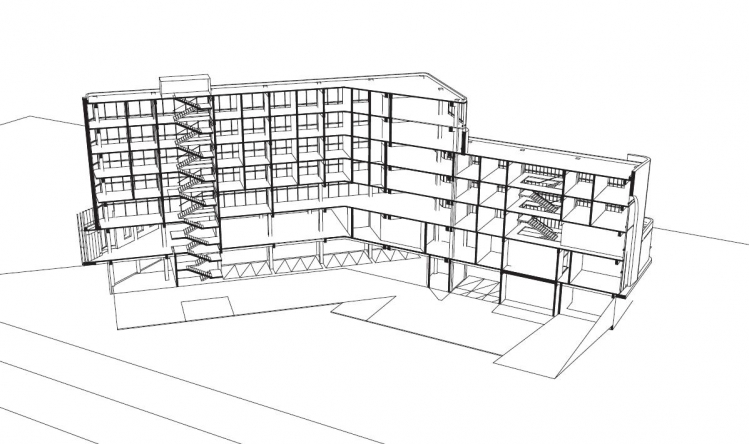

剖透视做不成,因为模型切不开,佐罗刀放在犀牛里我不知道该怎么称呼,布尔工具也试了,不管用,单纯用犀牛自带的截平面,根本不行,只能导出来个线框玩玩,渲染的时候该什么样还是什么样,不过好在最后看到犀牛自带的分割工具,于是在不死机的情况下,一点一点的,切了好久,才把房子切了一半,但是封面依然封不上,没法弄,于是乎,利用导出来的线框,活生生的做出来一个截面的图


手工填的……没别的办法,于是跟渲染的图叠在一起,就有了剖透视

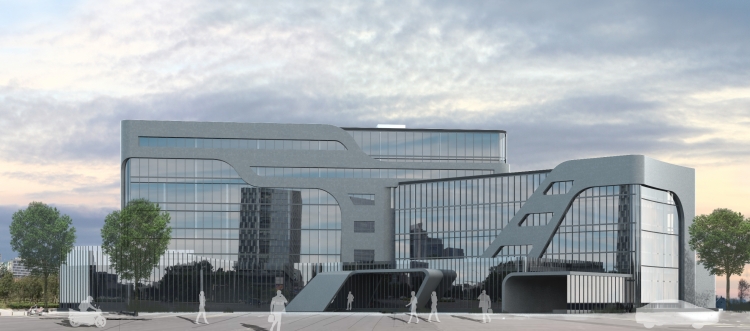

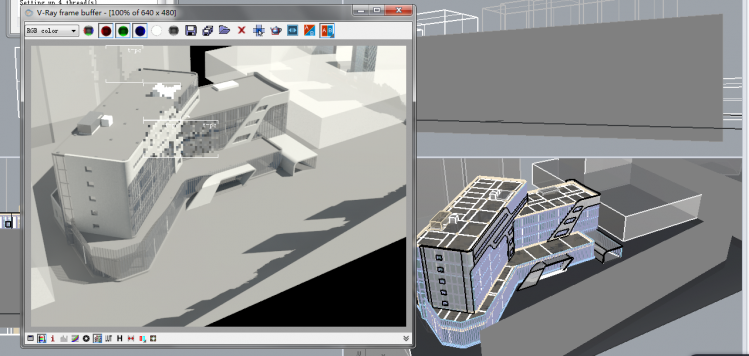

然后就是出图了,还算顺利,有人问什么rhino的vray教程,其实vray到哪儿都差不多,一个意思


透视图如上


su做的小方块,直接导pdf走起,省事,不过体块其实不是这个样子的……

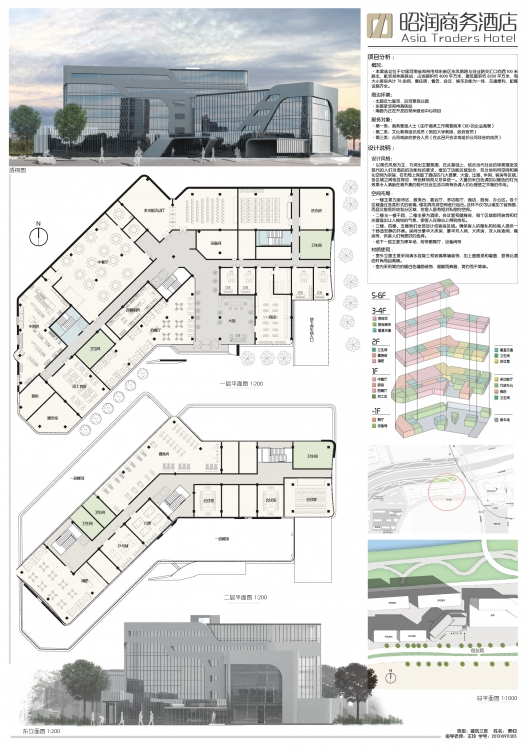

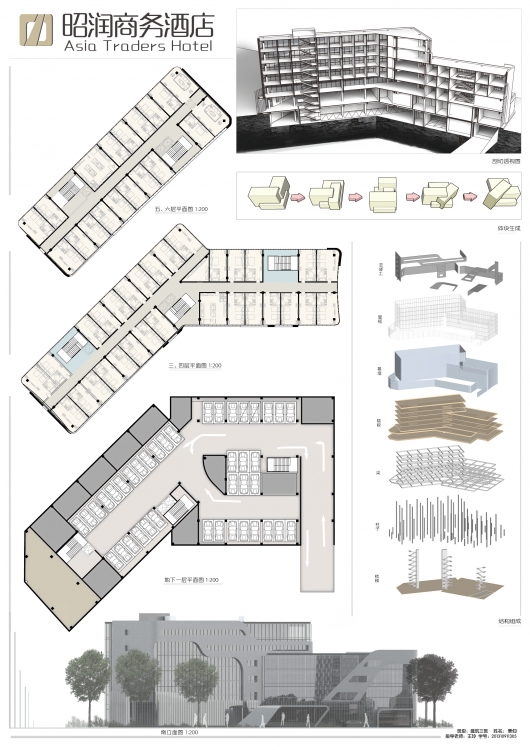

排版挺难看的,1:200的平面图要求也真是够了,活生生的排在了两张a1纸上,挤死了快





分割线2016年4月27日
突然想到透视图的制作也是挺有意思的,如果按照先前的思路一定是利用hdri半球贴图作为环境光
但是我尝试渲染以后发现效果不理想,玻璃反射的只有蓝天白云等等
随更换hdri贴图,结果翻遍了自己所有资料库并没有现成的带着高楼大厦的hdri贴图
然后突然想到百度地图,毕竟现在vr技术越来越成熟,我都想怎么直接把百度街景地图给转化成hdri
在实施这个过程中真是脑洞大开,甚至还想起来用iPhone全景相机+百度街景一边旋转一遍录制
当然这样做出来变形实在是太严重了,于是乎想起来ps的一个功能:photomerge

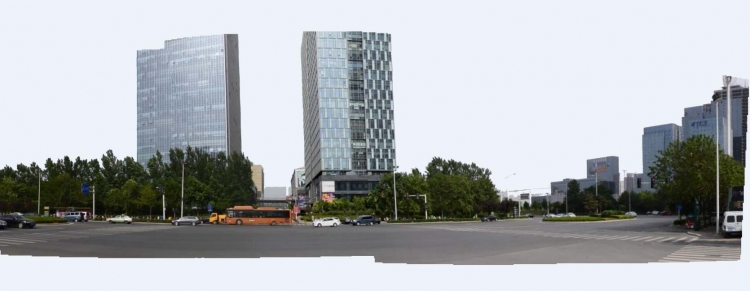

然后,找到合适的街景以后就开始“拍照”,拍完以后最终拼接成一张长图,并抠图做成png


但是这并不是hdri啊,怎么让vray来读取呢

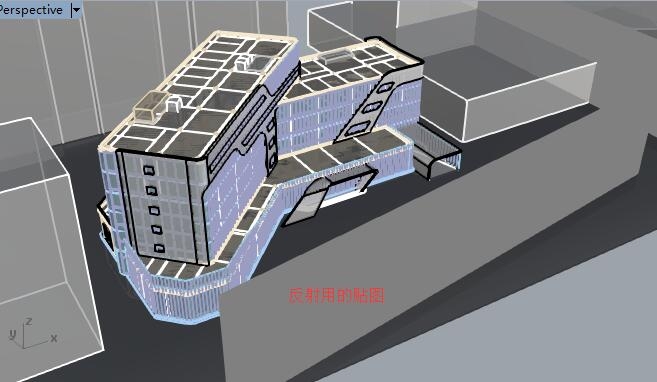

我就又突然想起来,用面光源啊,结果这并不行,因为面光源不能加贴图,最后才发现自己想太多了,因为材质贴图就行,于是用一个面来显示高楼大厦让玻璃去反射
然后犀牛里面有一个叫skp双面材质的,正面是贴图,背面不显示,于是就很神奇的……


两点透视的话是这样
